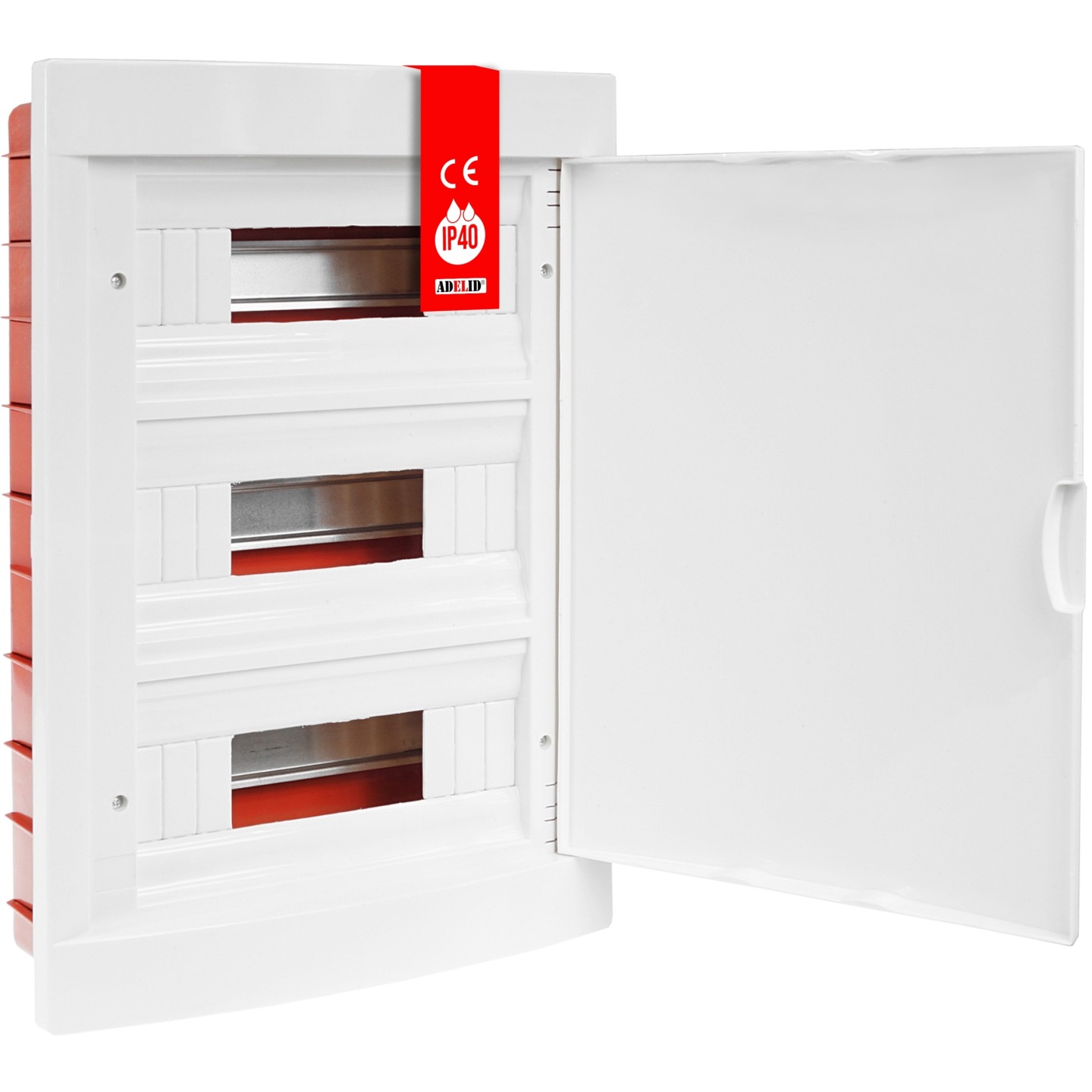

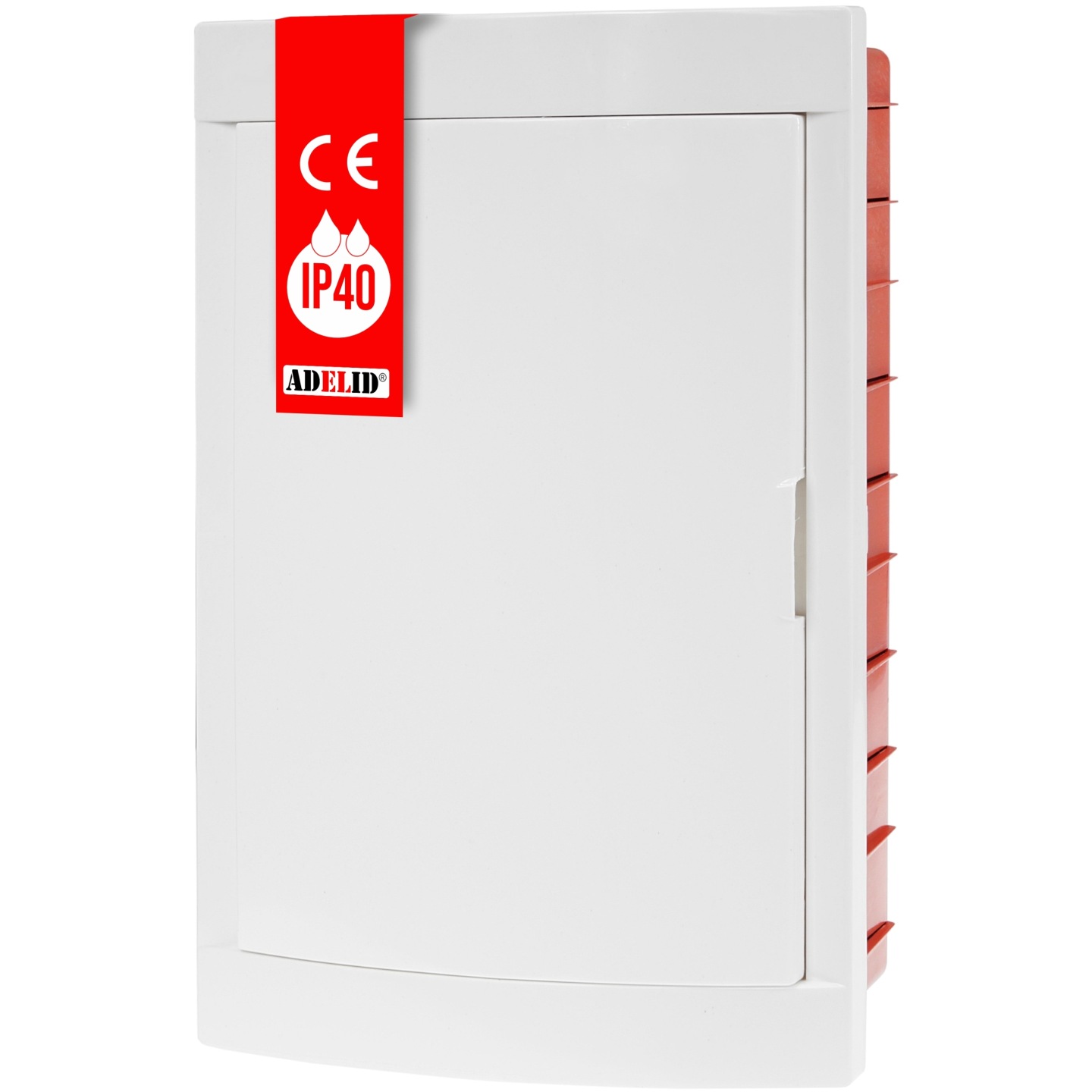

Skrzynka elektryczna rozdzielnia podtynkowa 3x12 36 instalacyjna plastikowa tablica na bezpieczniki do montażu w ścianie, 400 V, 3 rzędy, IP40

Rozdzielnica podtynkowa 36-modułowa

Przejrzysty układ 3 rzędów po 12 modułów

Plastikowa rozdzielnica instalacyjna Adelid jest przeznaczona do montażu podtynkowego. Trzy rzędy po 12 modułów ułatwiają uporządkowane rozmieszczenie aparatury.

Obudowa ma stopień ochrony IP40 i odporność na uderzenia IK07. Rozdzielnica pracuje przy napięciu 400 V.

DLACZEGO WARTO WYBRAĆ TEN PRODUKT?

• Układ 3×12 modułów
  36 miejsc pozwala rozmieścić aparaturę w trzech równych rzędach.
• Montaż podtynkowy
  Rozdzielnica jest przeznaczona do instalacji podtynkowej.
• Szyny TH35
  Umożliwiają montaż aparatury na szynach w rozdzielnicy.
• Łatwiejsze wprowadzanie przewodów
  Przetłoczenia w obudowie ułatwiają doprowadzenie przewodów lub rurek instalacyjnych.
• Odporność IK07
  Obudowa wykazuje odporność na uderzenia zgodną z klasą IK07.

Podtynkowa forma instalacji

Do montażu podtynkowego

Rozdzielnica została zaprojektowana do instalacji podtynkowej. To właściwy wariant, gdy rozdzielnica ma zostać osadzona w ścianie.

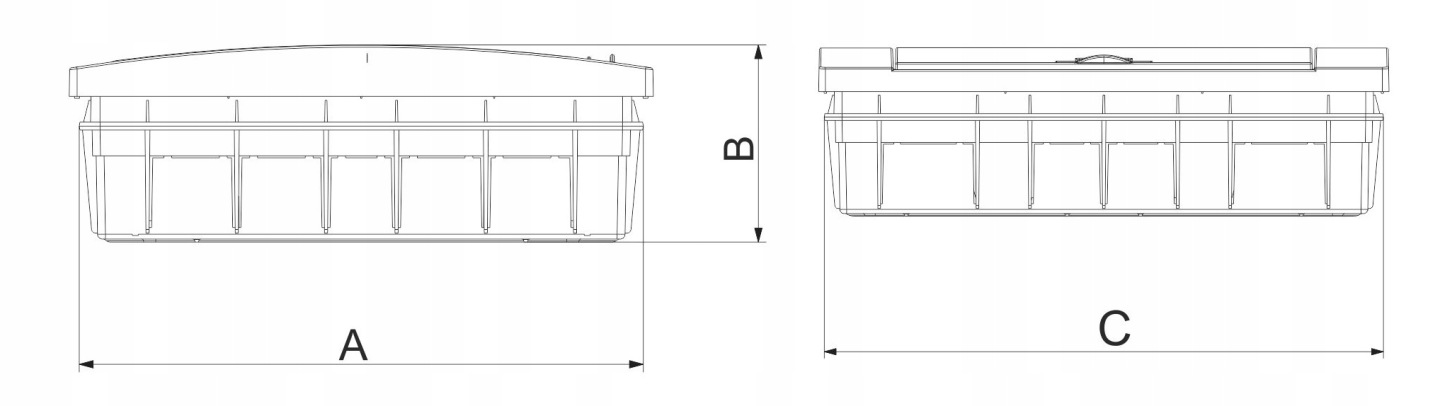

Plastikowa obudowa ma zamkniętą, skrzynkową konstrukcję. Jej wymiary wynoszą 283 × 100 × 446 mm.

• Typ montażu — Podtynkowy.
• Wymiary — 283 × 100 × 446 mm.

36 modułów w układzie 3×12

Trzy rzędy po 12 modułów

Rozdzielnica oferuje łącznie 36 modułów rozmieszczonych w trzech rzędach. Taki układ pomaga zachować czytelny podział aparatury.

Trzy okienka inspekcyjne odpowiadają poszczególnym rzędom, po 12 modułów każde.

• Łączna liczba modułów — 36.
• Podział — 3 rzędy po 12 modułów.

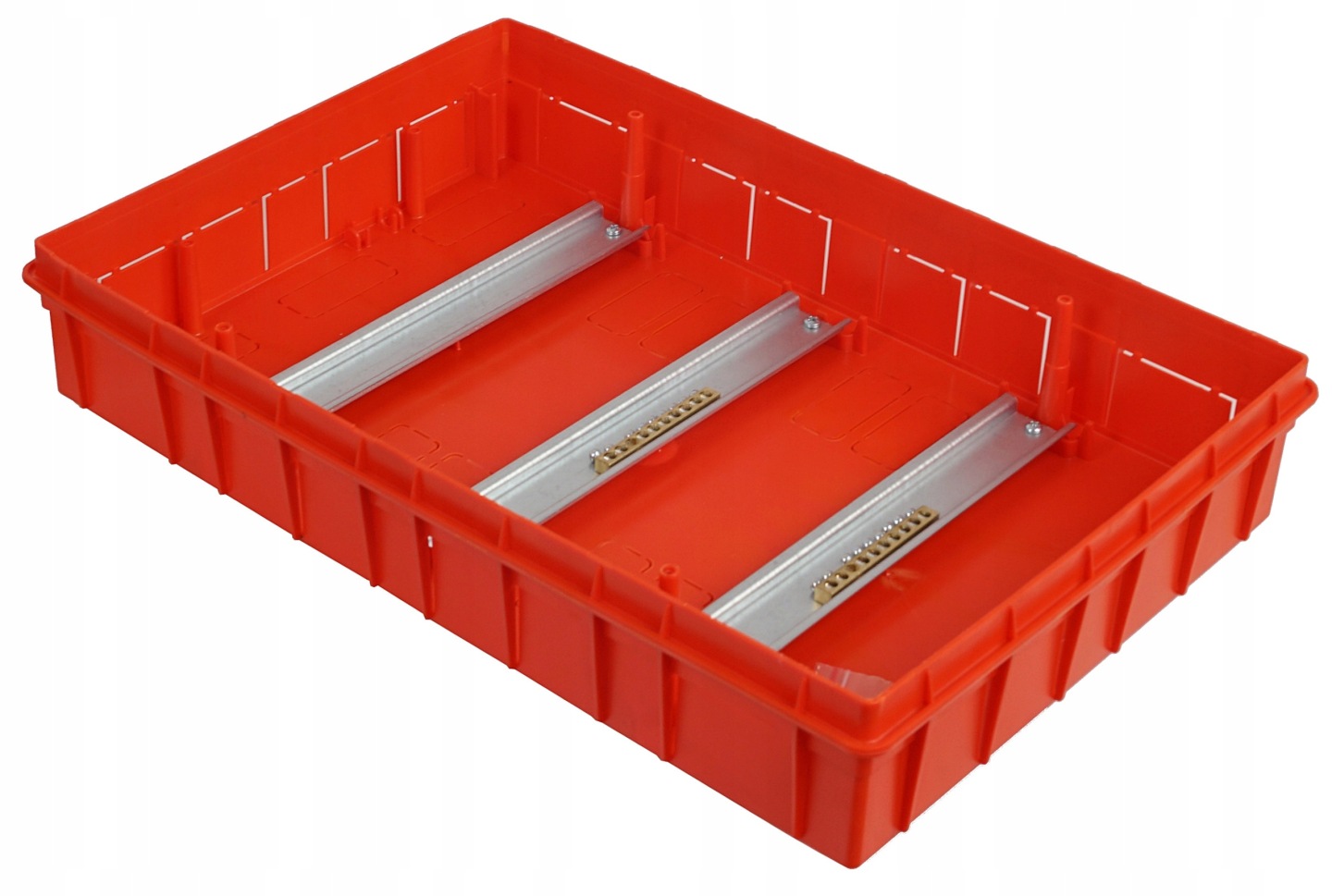

Szyny TH35 do aparatury

Montaż aparatury na szynach TH35

W rozdzielnicy zastosowano szyny TH35, przeznaczone do montażu aparatury instalacyjnej. W połączeniu z układem 3×12 ułatwiają zaplanowanie rozmieszczenia elementów.

Równy podział na trzy rzędy pozwala zachować uporządkowany układ w obrębie rozdzielnicy.

• Szyny — TH35.

Przetłoczenia na przewody i rurki

Ułatwione wprowadzanie instalacji

W ściankach obudowy znajdują się przetłoczenia ułatwiające wprowadzenie przewodów lub rurek instalacyjnych. Pozwalają dopasować miejsce prowadzenia instalacji do potrzeb montażu.

To praktyczne rozwiązanie przy doprowadzaniu przewodów do wnętrza zamkniętej obudowy.

• Przygotowane ścianki — Przetłoczenia ułatwiają wykonanie wprowadzeń.

Obudowa do pracy w określonych warunkach

IP40 i odporność na uderzenia IK07

Stopień ochrony IP40 oraz odporność mechaniczna IK07 opisują parametry ochronne obudowy. Rozdzielnica jest przeznaczona do pracy w temperaturze od -5°C do 60°C.

Napięcie pracy wynosi 400 V. Te wartości pomagają ocenić, czy produkt odpowiada wymaganiom planowanej instalacji.

• Stopień ochrony — IP40.
• Zakres temperatur pracy — Od -5°C do 60°C.
• Napięcie pracy — 400 V.

SPECYFIKACJA TECHNICZNA

• Marka: Adelid
• Rodzaj: rozdzielnica
• Stan: Nowy
• Stopień ochrony IP: IP40
• Napięcie pracy: 400 V
• Liczba modułów: 36
• Liczba rzędów: 3

FAQ — NAJCZĘŚCIEJ ZADAWANE PYTANIA

Czy rozdzielnica jest przeznaczona do montażu podtynkowego?

Tak, jest to rozdzielnica podtynkowa.

Ile modułów mieści rozdzielnica?

Ma 36 modułów w trzech rzędach po 12.

Jakie szyny ma rozdzielnica?

Jest wyposażona w szyny TH35 do montażu aparatury.

Czy obudowa ułatwia wprowadzenie przewodów?

Tak, przetłoczenia w ściankach ułatwiają wprowadzenie przewodów lub rurek instalacyjnych.

Jakie są wymiary rozdzielnicy?

283 × 100 × 446 mm.
